PIM 6509 - ЦЕНТЪР ЗА ОБРАБОТКА НА PVC ПРОФИЛИ
PIM 6509 е 8-осов CNC контролиран център за обработка, който е специално проектиран за обработка на всякакви видове PVC профили на пазара. Машината може да извършва всички операции от четирите страни на PVC профилите, като фрезоване, отваряне на отвори за ключалки, водни канали, отвори за панти, отвори за дръжки, маркиране, рязане с циркулярен диск и др. PIM 6509 разполага с функция за програмиране, която осигурява минимални отпадъци и максимално количество продукция. 7 броя PVC профили могат да бъдат поставени на подаващия конвейер на машината, а 3-осов пневматичен захват ги премества в центъра за фрезоване и рязане за операциите по фрезоване и рязане. Операторът прикрепя баркодове към обработените профили, за да ги подготви за операция по заваряване.
Технически данни
Стандартни Аксесоари
- ✓ Общо 11 инструмента, състоящи се от фрезови и пробивни ножове
- ✓ Принтер за баркодове
- ✓ Предпазна ограда около машината
- ✓ Клавиатура и мишка
Опционални Аксесоари
- ✓ Ъглов конвейер за стружки
- ✓ Логистично оборудване за цеха (вижте техническия документ)
- ✓ Резервен циркулярен диск Ø 550 mm
- ✓ Резервни фрезови накрайници (вижте техническия документ)
- ✓ VCE 4000 Вакуумен екстрактор за стружки
Общи Характеристики
- ✓ Серво контролна система, осигуряваща CNC движение по 8 оси
- ✓ Напълно автоматизирани модули за подаване, пренасяне, позициониране, рязане и прехвърляне
- ✓ Извършване на операции от четирите страни на PVC профили, като фрезоване, отваряне на отвори за ключалки, водни канали, отвори за панти, отвори за дръжки, маркиране, рязане с циркулярен диск и др.
- ✓ Пневматичен захват за прецизно позициониране на профила, движещ се по три оси
- ✓ Хоризонтално и вертикално затягане на детайла по време на операцията по рязане
- ✓ Капацитет за обработка на профили от 2200 – 2400 линейни метра / 8 часа

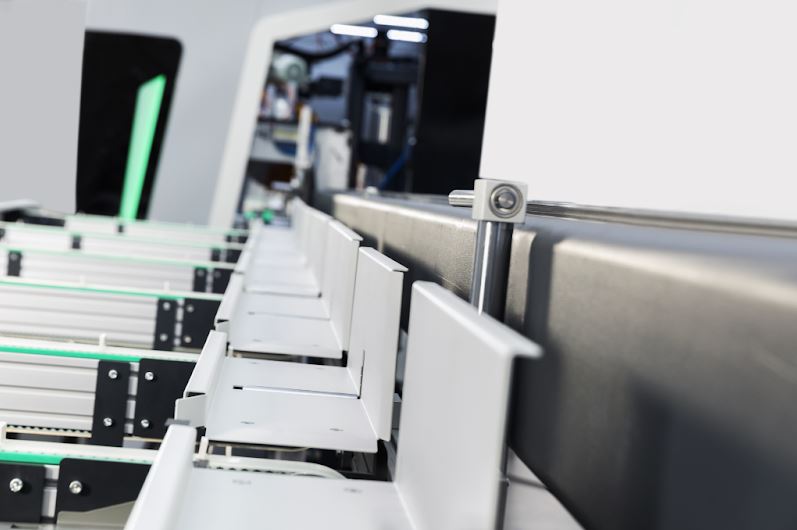

- ✓ Автоматичен конвейерен модул с товароносимост от 7 броя профили

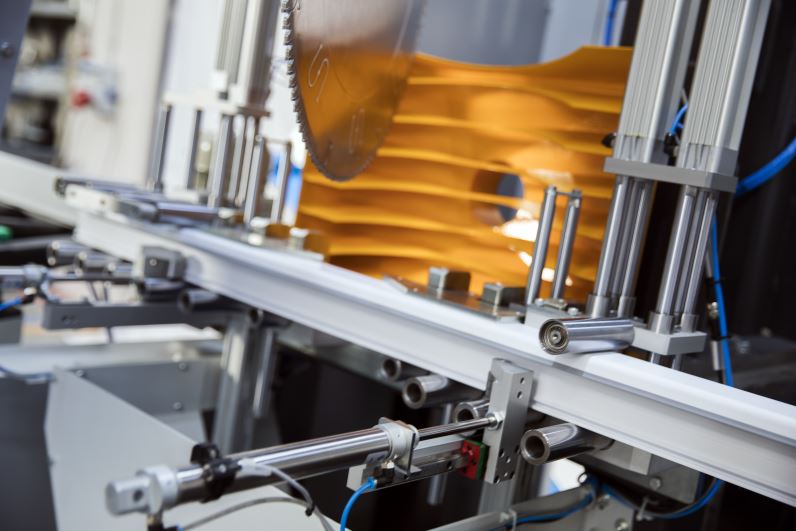

- ✓ Серво контролиран циркулярен диск с долно подаване с диаметър Ø 550 mm, който се върти в диапазона между 30° и 150°
- ✓ Едновременна оптимизация на машината позволява на машината да се оптимизира върху отпадъчните профили
- ✓ Връзка за отдалечен работен плот и осигуряване на техническа поддръжка
- ✓ Удобен за потребителя интерфейсен софтуер, съвместим с CAD програми
- ✓ Възможност за едновременно извършване на операции по фрезоване и рязане
- ✓ Лесна интеграция с CNC машини за заваряване, почистване на ъгли и завинтване
- ✓ Автоматична система за разпознаване на профили за рамки и крила
- ✓ Автоматична система за разпознаване на профили за рамки и крила, която идва от база данни
- ✓ Автоматична система за смазване
- ✓ Контрол на ниско налягане за безопасни операции с циркулярния диск
- ✓ Динамична програма за оптимизация за минимизиране на процента на отпадъчни профили
- ✓ Базиран на Windows компютър и 15.6'' LCD тъчскрийн монитор
- ✓ LED вътрешно осветление
