AIM 3410 - ЦЕНТЪР ЗА ОБРАБОТКА НА АЛУМИНИЕВИ ПРОФИЛИ

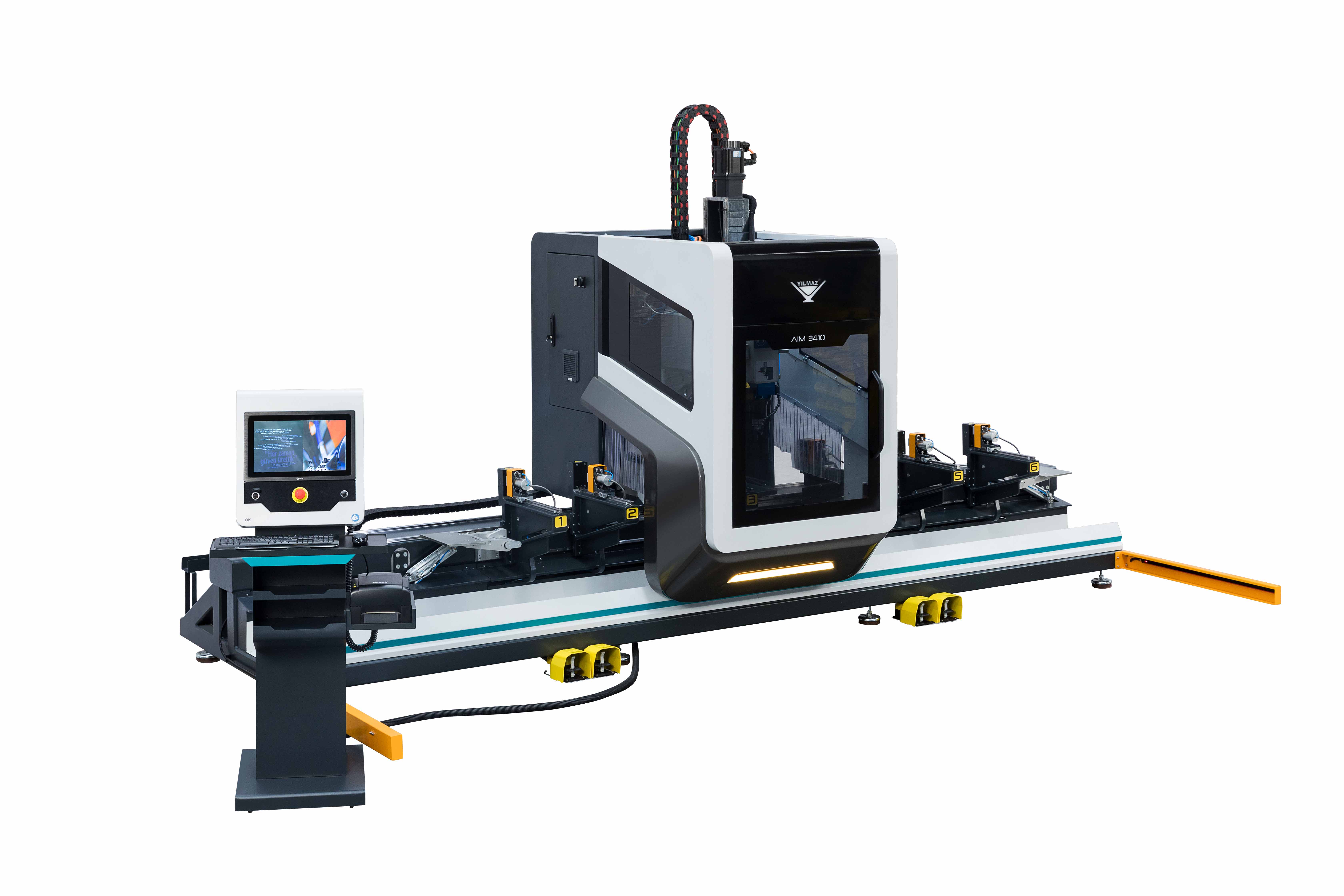

AIM 3410 и AIM 3410 CBN са CNC контролирани 4-осни машини, проектирани специално за обработка на всички видове алуминиеви и PVC профили, налични на пазара. С функцията за 4-та ос, тя може да извършва операции по обработка на 3 повърхности на профили. Бързата смяна на инструменти се осигурява от подвижния и вграден тип магазин с капацитет за 8 броя инструменти. Магазинът за инструменти е монтиран на подвижната обработваща глава, за да се минимизира времето за смяна на инструменти. Машината осигурява гъвкава възможност за обработка, особено при фасадни приложения, със своя циркулярен диск с диаметър 180 mm. Машината разполага с функция за автоматично разпознаване и позициониране на скобите. Подвижната кабина на машината е оборудвана с врата с прозрачен поликарбонатен прозорец, за да улесни наблюдението на обработката на детайла от оператора. По този начин се осигурява безопасната работа на оператора.
Технически данни
Стандартни Аксесоари
- ✓ Комплект клавиатура и мишка за програмиране
- ✓ Предпазна ограда около машината
- ✓ 4 x скоби за профили
- ✓ 1 x пневматична опора от лявата страна
- ✓ Тава за стружки в рамката на машината
Опционални Аксесоари
- ✓ Комплект фрезови инструменти, държачи за инструменти, цанги и апаратура: 6 бр. фрези (2 бр. Ø5, 1 бр. Ø6, 1 бр. Ø8, 1 бр. Ø10, 1 бр. Ø12) - 8 бр. държачи за инструменти HSK F63 - 6 бр. цанги (3 бр. Ø5-6, 1 бр. Ø7-8, 1 бр. Ø9-10, 1 бр. Ø11-12) - 4 бр. височина на матрицата
- ✓ Втора референтна опора за профили от дясната страна на машината
- ✓ Устройство за автоматично измерване на дължината на инструмента
- ✓ Специален комплект циркулярен диск
- ✓ Ръчен контролер
- ✓ CAMQUIX 4 Axis SW (CAMPROX) (AIM 3410)
- ✓ UNILINK OnBoard 4 AXIS Interface SW (AIM 3410)
- ✓ AIM 3410 Допълнителен затягащ модул
- ✓ Четец за баркодове
- ✓ Климатична система за електрическия шкаф
- ✓ Машина в кабинет с модел AIM 3410 CBN
Общи Характеристики
- ✓ Система за автоматизация, осигуряваща CNC движение по 4 оси
- ✓ Модул за магазин за инструменти с капацитет от 7 бр. фрезови инструменти и 1 бр. циркулярен диск с диаметър 180 mm
- ✓ Функция за автоматично разпознаване и позициониране на скобите
- ✓ PLC контролиран модул за охлаждане на инструмента чрез спрей
- ✓ 4 бр. автоматични скоби за здраво захващане на детайлите.
- ✓ 1 x пневматична опора, използвана за нулиране на детайла в посока X (втора е опционална)
- ✓ Система за смазване с патрони за оси X, Y и Z
- ✓ Специална CAM програма, разработена от инженерния екип на Yilmaz
- ✓ Предпазна бариера за оператора

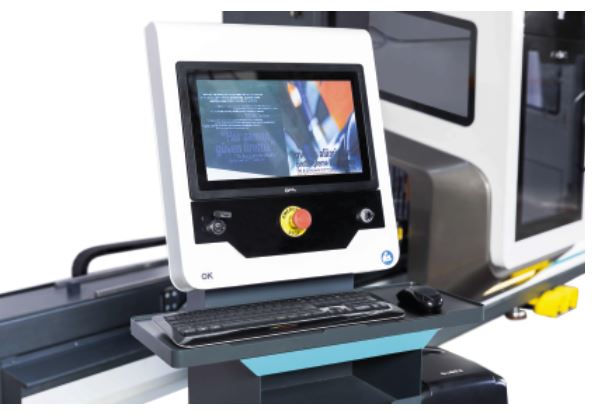

- ✓ 15’’ цветен тъчскрийн
- ✓ Импортиране на програми чрез USB флаш памет
- ✓ Стандартен ISO ‘G’ код език за програмиране
- ✓ Възможност за техническа поддръжка чрез отдалечена връзка с компютър
- ✓ Многоезична поддръжка

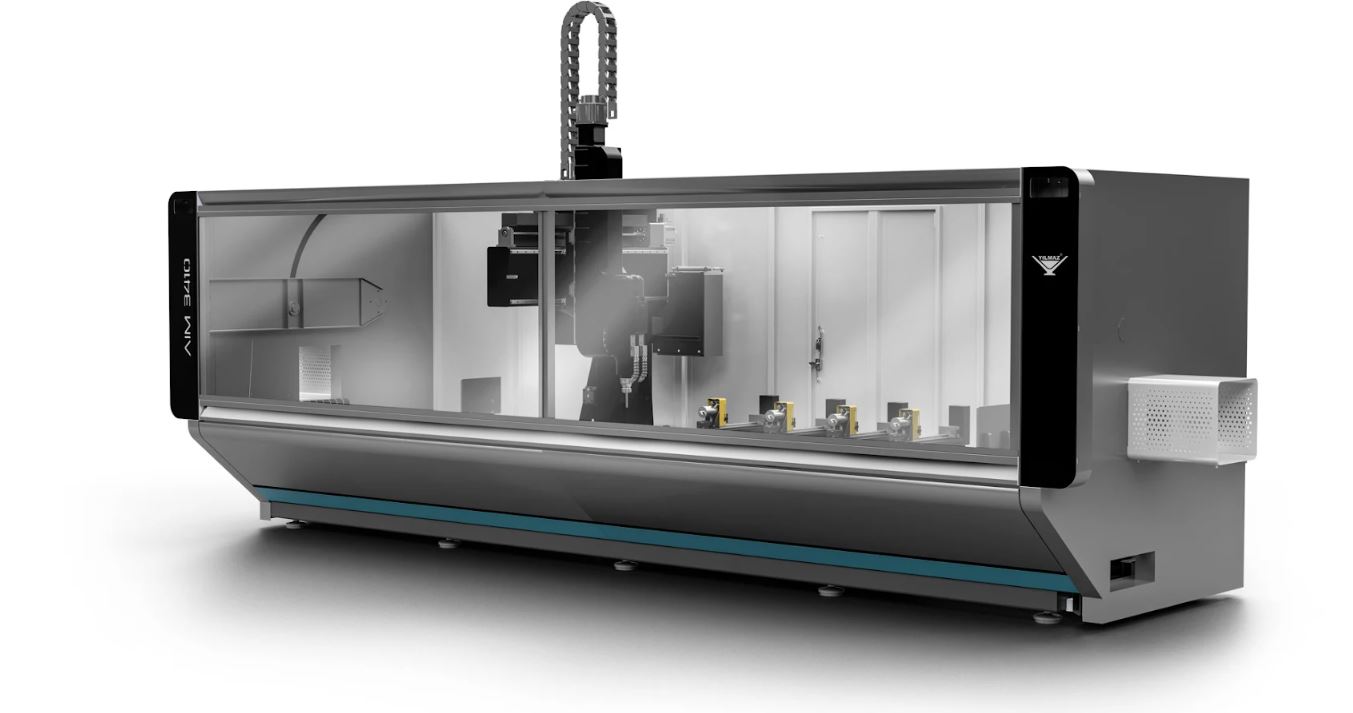

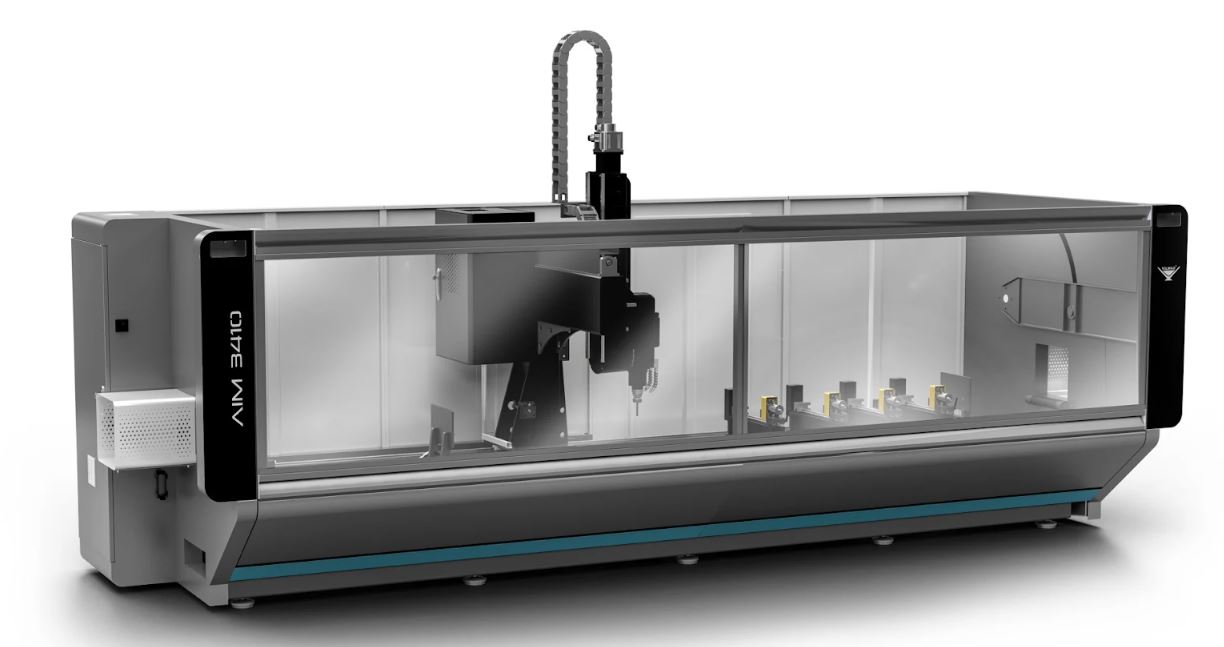

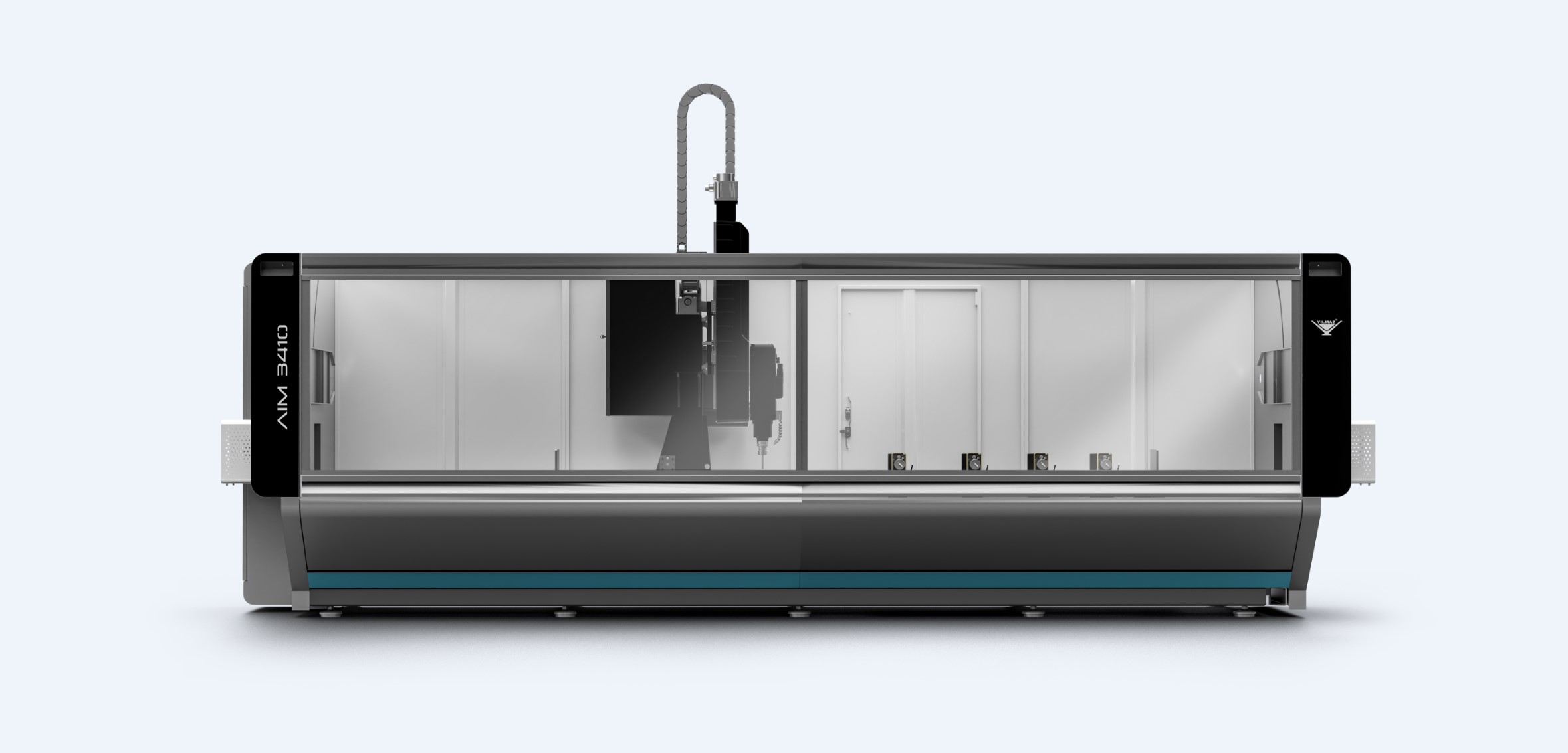

- ✓ Специален шумоизолиращ кабинет около центъра за обработка
- ✓ Солидна стоманена конструкция на корпуса и портал с динамична производителност
- ✓ LED осветление в кабинета
- ✓ Ръчен контролер, който ви позволява да тествате задачата, преди да стартирате на пълна скорост (опционално)
